阀门材料

1) 轴 Shaft

聚氯乙烯 PVC

2) O环 O-Ring

三元乙丙橡胶 EPDM

3) 环型螺母 Ring nut

聚氯乙烯 PVC

4) 阀体 Body

聚氯乙烯 PVC

5) 端口 End

聚氯乙烯 PVC

6) O环 O-Ring

三元乙丙橡胶 EPDM

7) 球体密封 Ball sealing

聚四氟乙烯 P.T.F.E.

8) 球体 Ball

聚氯乙烯 PVC

9) O环 O-Ring

三元乙丙橡胶 EPDM

10) 球体密封支架 Ball sealing support

聚氯乙烯 PVC

11) 环 Ring

聚氯乙烯 PVC

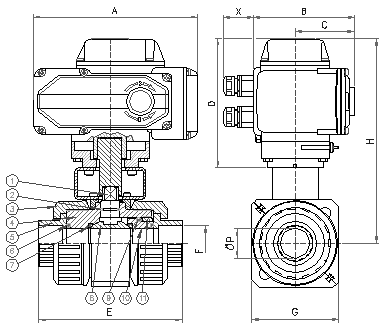

尺寸表

DN

mm.

10

15

20

25

32

40

50

65

内螺纹尺寸

mm.

3/8"

1/2"

3/4"

1"

1"1/4

1"1/2

2"

2"1/2

焊接管

mm.

16

20

25

32

40

50

63

75

通径

mm.

10

15

20

25

32

40

50

65

A

mm.

155

155

155

155

155

155

208

208

B

mm.

104.5

104.5

104.5

104.5

104.5

104.5

115

115

C

mm.

59.6

59.6

59.6

59.6

59.6

59.6

63

63

D

mm.

127

127

127

127

127

127

131

131

X

mm.

20

20

20

20

20

20

26

26

E

mm.

103

112

122

130

152

157

187

236

G

mm.

63

63

73

90

104

112

135

154

H

mm.

225.5

225.5

230.5

239

246

250

271.5

322.5
